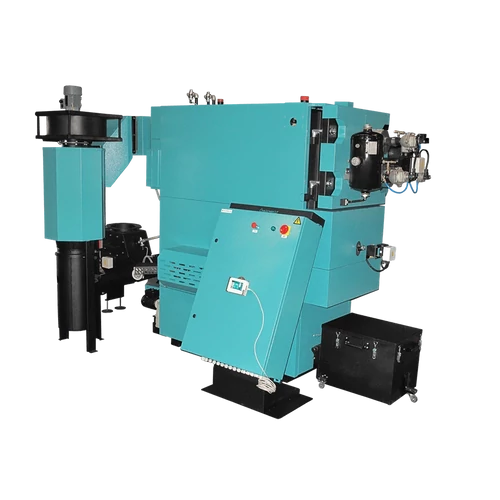

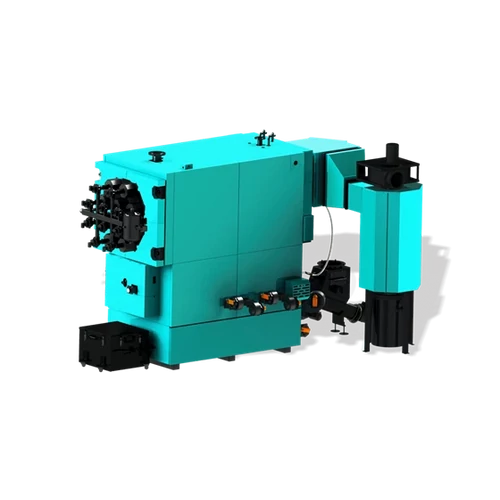

Cazan de ardere a tocăturii de lemn Centrometal EKO-CKS Multi Plus 170 - 580 kW

Cazan de ardere a tocăturii de lemn Centrometal EKO-CKS Multi Plus 170 / 250 / 340 / 450 / 580 kW

Seria de cazane pe peleți de înaltă putere Centrometal este formată din cele 6 modele de mai sus: cu puteri maxime între 170 și 580 kW, proiectate pentru sisteme de încălzire deschise sau închise. Clasă de clasificare a cazanelor: 5. Calitatea așteptată a tocăturii pentru echipamentele de ardere cu grătar mobil este un conținut de umiditate de 50% și dimensiune G50 (maximum 5 cm). Randamentul măsurat al cazanului la sarcină nominală este de 91%.

Principalele caracteristici ale cazanului Centrometal EKO-CKS Multi Plus cu grătar mobil pentru tocătură de lemn:

• Corp cazan din tablă de oțel, cu izolație din vată minerală de 50 mm și carcasă exterioară din tablă.
• Ușă de focar de dimensiuni mari și izolată, precum și cameră de ardere căptușită cu șamotă de dimensiuni mari, ceea ce facilitează curățarea și întreținerea cazanului.
• Echipament de ardere cu grătar mobil, în trepte, și cameră de ardere căptușită cu șamotă, reducând la minimum sensibilitatea cazanului la variațiile calității combustibilului.
• Alimentare cu combustibil prin sistem cu melc, acționat de motor electric, cu buncăr de primire a combustibilului montat în exteriorul cazanului, senzor de supraîncărcare integrat în buncăr și obturator motorizat anti-retur de flacără.
• Sistem de schimbător de căldură tubular cu suprafață totală mare, echipat cu turbulatori pentru încetinirea curgerii gazelor arse, asigurând funcționarea eficientă și economică.
• Multiciclon pentru separarea cenușii volante și a prafului din gazele arse, cu ventilator de extracție cu turație controlată.
• Protecție împotriva supraîncălzirii cazanului cu supapă termică de siguranță și schimbător de căldură.
• Evacuare automată a cenușii prin melc, către un container de colectare a cenușii amplasat în exteriorul cazanului.

Tablou electric de comutare și unitate de control cu ecran tactil pentru îndeplinirea următoarelor funcții:

1. Controlul sondei lambda, reglarea turației ventilatorului de fum cu sistem de aspirație, controlul funcționării melcului de alimentare cu combustibil.
2. Reglarea presiunii în camera de ardere a cazanului.
3. Reglarea (creșterea, dacă este necesar pentru a evita condensarea) temperaturii apei de retur în cazan, precum și controlul funcționării pompei dintre cazan și puffer sau schimbătorul hidraulic.
4. Controlul următoarelor elemente de manipulare a combustibilului:
   1. Melc suplimentar de alimentare cu combustibil (pentru tocătură sau peleți)
   2. Melc de evacuare a combustibilului (din rezervorul de stocare a tocăturii sau peleților)
   3. Agitator cu braț pe arc (exclusiv pentru evacuarea din buncărul de tocătură)
   4. Evacuarea cenușii din containerul exterior de colectare a cenușii
5. Controlul încărcării rezervorului tampon și al boilerului pentru apă caldă menajeră, precum și al recirculării ACM
6. Monitorizarea valorilor măsurate de următorii senzori:
   1. 1 senzor de temperatură a cazanului
   2. 1 senzor de temperatură a apei de retur
   3. 2 senzori de temperatură pentru puffer
   4. 1 senzor de temperatură exterioară
   5. 1 senzor pentru apă caldă menajeră (ACM)
   6. 1 senzor pentru recircularea apei calde menajere (ACM)

Pentru funcționarea cazanului este necesar un puffer pentru încălzire (minimum 12 litri/kW, temperatură maximă de operare 95 °C) sau un schimbător hidraulic (temperatură maximă de operare 80 °C).

Echipamentul standard al cazanului pentru tocătură cu grătar mobil Centrometal:

• corpul cazanului, izolat cu vată minerală de 50 mm, cu carcasă exterioară și cu instalație de ardere cu grătar mobil
• alimentare electrică necesară: 380/400 V
• melc de alimentare cu combustibil, cu pâlnie de recepție, protecție împotriva arderii inverse și motor electric de acționare
• protecție termică a cazanului

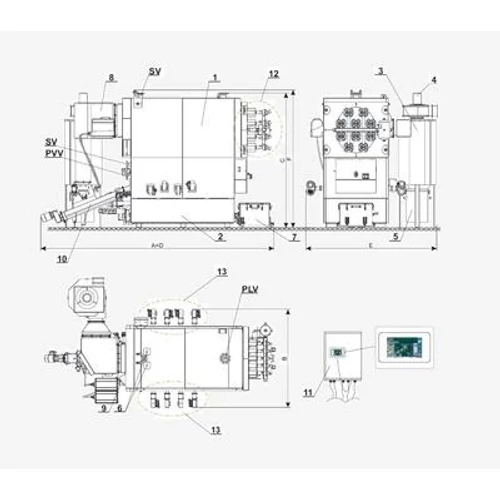

Pentru a deschide imaginea, vă rugăm să faceți clic pe imagine!

• 1 recipient extern pentru cenușă și melc de evacuare a cenușii, cu motor electric
• ciclon și ventilator
• dulap electric de comandă, cu unitate de control digitală și ecran tactil
• manual de utilizare în limba română
  Accesorii obligatorii pentru centrală, care trebuie alese:

• Melc de alimentare cu combustibil, canal închis, melc și ax, lungime 1960 mm
• Prelungire melc de alimentare cu combustibil: 1000 / 2000 / 3000 / 4000 mm
• Protecție împotriva condensului pentru centrală (60°C)
• Reîncălzirea apei de retur, supapă de amestec cu 3 căi, mecanism de acționare cu deschidere/închidere de 60 s, pompă (dimensiunea pompei trebuie calculată în funcție de distanța dintre centrală și puffer/hidraulic)

Accesorii disponibile la comandă:

• Curățare automată a schimbătorului de căldură cu aer comprimat (Aerovit)
• Set compresor și compresor pentru curățarea schimbătorului de căldură cu aer comprimat
• Supapă de reglare a presiunii aerului comprimat (6 bar)
• Dispozitiv de siguranță pentru presiune minimă/maximă (obligatoriu pentru centrale cu putere peste 300 kW)
• Container de stocare a tocăturii cu sistem de evacuare / agitator-evacuator pentru containerul cu șanț înclinat pentru tocătură
• Puffer de încălzire dimensionat pentru presiune de 3 sau 6 bar (Centrometal CAS)
• Control suplimentar pentru circuitul de încălzire
• Modul de avertizare / alarmă CAL
• Modul de comunicare GSM
• Control CMNET pentru conectarea centralelor în serie
